Catálogo: Producto

Cerramientos Industriales - Puertas Seccionales - Puertas Seccionales

: Puertas Seccionales






Enviar consulta

Imágen de
...

Detalles del Producto

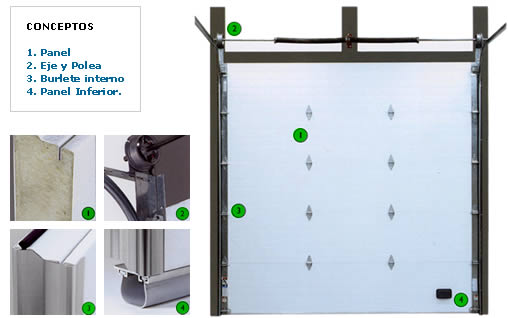

La puerta seccional esta conformada por un conjunto de paneles o secciones colocadas horizontalmente de forma tal que cubran todo el ancho y alto de la abertura

Las secciones se encuentran vinculadas entre si por medio de bisagras que le permiten lograr una cierta articulación
Las bisagras portan rodillos que se desplazan en las guías laterales permitiendo así la elevación de los paneles
Toda la puerta (conjunto de paneles) esta contrabalanceada por medio de resortes o contrapesos

Accesorios
1. Sellos laterales para ser fijados sobre las jambas
2. Sellos laterales para ser fijados en la misma guía
3. Sellos superiores para ser fijados en el dintel o en el panel superior
4. Sellos inferiores pre-armados en el panel inferior
5. Aislación térmica en los paneles y entre paneles .
6. Componentes utilizados para la aislación de los paneles : Poli estireno, poliuretano,
lana de vidrio etc.
7. Ventanas o mirillas: Estas pueden ser ovaladas , rectangulares o inclusive panel completamente vidriado
8. Puerta de paso articulada en puerta seccional (no es necesaria su remoción para operar
la puerta seccional)
9. Sistema de operación por reductor de cadena (utilizado en puertas de mas de 4 metros
de alto)
10. Poste central removible (utilizado en aberturas de + de 6 metros de ancho que
requieran acceso libre total)
11. Sistema de contrapeso por resortes diseñado a medida de la aplicación
12. Motor tipo trolley utilizado en puertas tipo normal headroom o low headroom
13. Motor tipo RBJH utilizado en aplicaciones medias, en puertas tipo lift clearance y
vertical lift

Tipos de guías
 Guías de 2' para puertas hasta 4mx4m.
 Guías de 3' para puertas de mas de 4mx4m

Tipos de recorridos

Normal Headroom
 Para guía de 2' el espacio requerido es de 407mm
 Para guía de 3' el espacio requerido es de 509 mm



Lift clearance
 Para guía de 2' el espacio requerido es hasta 4267 mm
 Para guía de 3' el espacio requerido es hasta 4267 mm



Low headroom / front mount
 Para guía de 2' el espacio requerido es 305 mm
 Para guía de 3' el espacio requerido es 330 mm



Low headroom / rear mount
 Para guía de 2' el espacio requerido es 203 mm
 Para guía de 3' el espacio requerido es 279 mm



Vertical lift
 Para guía de 2' el espacio requerido es el doble del alto de la puerta + 305 o 630 mm
 Para guía de 3' el espacio requerido es el doble del alto de la puerta + 305 o 630 mm



Modelos Podemos dividir los modelos en dos grandes grupos :
1. Puertas con panel tipo sandwich (hoja doble chapa con aislación térmica )
2. Puertas con panel de chapa simple (una sola hoja de chapa, hueca o con aislación)


 Panel tipo sandwich:


 Panel de chapa
 Aislación en polihuretano
 Secciones construidas en chapa 26 corrugada exterior y 28 corrugada interior
 Recomendada para aberturas de medianas y aplicaciones de trabajo pesado

Características de este modelo:

 Guías: Galvanizadas por inmersión
 Herrajeria: Galvanizadas por inmersión
 Contrabalance: Por medio de resortes de torsión
 Sellado : Lateral, superior e inferior por medio de burletes de goma blanda
 Ventanas: De 610mm x 200 tipo ovalada con doble vidrio
 Carga de viento : 120 kg por metro cuadrado
 Aislación : En polihuretano expandido valor R 16.4



 Panel de chapa simple

 De chapa

Recomendada para aberturas de grandes tamaños o aplicaciones de trabajo muy pesado donde no se requiera aislamiento térmica. Secciones construidas en chapa 20 lisa con nervaduras de refuerzo

Caracteristicas

 Guías: Galvanizadas por inmersión
 Herajeria: Galvanizadas por inmersión
 Contrabalance: Por medio de resortes de torsión
 Sellado : Lateral, superior e inferior por medio de burletes de goma blanda
 Ventanas: De 610mm x 200 tipo ovalada con doble vidrio
 Carga de viento : 120 kg por metro cuadrado
 Aislación : Disponible en fibra de vidrio o poliestireno

 De aluminio

Secciones construidas en aluminio de 44mm o 50.8 mm de espesor.
Recomendada para aberturas medianas y grandes
Opcional cerramiento vidriado donde sea requerida una terminación superior.

Características
 Guías: Galvanizadas por inmersión
 Herajeria: Galvanizadas por inmersión
 Contrabalance: Por medio de resortes de torsión
 Sellado : Lateral, superior e inferior por medio de burletes de goma blanda
 Ventanas: Disponible en panel completamente vidriado
 Carga de viento : 120 kg por metro cuadrado
 Aislación : Disponible en fibra de vidrio o poliestireno
